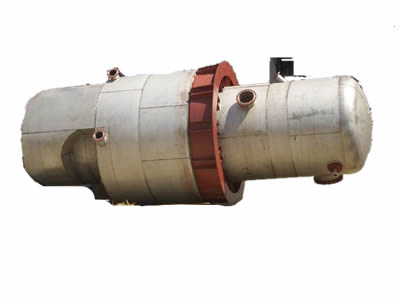

噴淋式飽和器是一種適于焦化工藝流程中，采用硫銨法凈化回收硫的噴淋式飽和器裝置。噴淋式飽和器包括上筒體、下筒體、外筒體、內筒體、螺旋體、環形板、噴嘴、筋板、支座等，其中上筒體與筋板焊接連接，筋板與內筒體焊接連接，螺旋體焊接連接在外筒體和內筒體上，環形板焊接在外筒體內，若干個噴嘴裝置在環形板上，錐形體焊接在外筒體上，下筒體焊接在錐形體上，橢圓封頭焊接在下筒體上。本實用新型無內襯，耐腐蝕，設備整體重量輕，占地面積小，使用壽命長，煤氣凈化率高，工藝流程簡捷，生產效率高。硫銨工段采用噴淋式飽和器生產工藝：來自脫硫工段的煤氣經預熱器進入飽和器，在飽和器上段分兩股進入環形室，被循環母液噴灑后，煤氣合成一股進入后室被母液噴淋，再進入飽和器內除酸器，分離煤氣所夾帶的酸霧，*后送終冷洗苯工段。
