浮動盤管式換熱器
浮動盤管式換熱器（半容積式），開水器，采用多組銅或不銹鋼盤管做為換熱元件，換熱效率高，自動除垢。

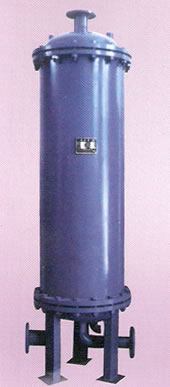

85SHII半容積式換熱器簡介
[ 也叫浮動盤管換熱器]
SHII型換熱器是熱交換器設備的新一代產品，這是將被加熱水貯存在殼體內，供熱介質蒸汽或高溫水則在多組銅盤管并聯運行。它是一種少貯存水量，隨時補充熱量，迅速換熱的高效節能設備。與其它換熱器相比，有如下優點：體積小、易于搬運、立式安裝、占地面積小、浮動盤管自形擾動、高效換熱、自動除垢。
一、產品型號說明：
二1、換熱器的組成與工作原理
（1）殼體為碳鋼，不銹鋼兩種，保溫層為內襯巖棉外不銹鋼板；
（2）換熱元件由多組紫銅盤管并聯組合；
（3）可配置溫度控制裝置及相應的配件；
2、工作原理
換熱器工作原理（以汽-水換熱器為例）
冷水從底部端蓋上的入口接頭進入換熱器，由封頭低部與孔弧型板充分向上流動，流動盤管（換熱表面）并得到加熱由上部出水口輸出。蒸汽經底部進汽口（可裝溫控閥實現自動調節）通過進汽主管同時進入各個并聯盤管內到盤管出口端即為冷凝水，從冷凝水管出口流出換熱器。
三、換熱器的特點與用途
（1）由于盤管冷熱變化浮動，使水流形成*大攪動，提高了換熱效率。
（2）由于盤管隨溫度變化而伸縮，盤管外部形成的水垢將會自動脫落而沉積在換熱器底部，根據水搟情況定期排污即可。
（3）設備結構緊湊有效利用空間、占地面積小，便于搬動和安裝。
（4）本設備進水采用分水裝置是水均勻上升，減少直流現象。
（5）廣泛應用于賓館、飯店、學校、醫院、洗衣房、工廠、艦船等工業于民用建筑的生活、采暖、空調、熱水系統。
（6）適用于蒸汽、高溫水、低溫水三種不同的熱媒，均可取得較好效果。
|
